轨道交通16号线大治河桥
所在区域
上海市
分类
桥梁工程/斜拉桥
工程时间
2011年11月竣工
特色
创造了上海市轨道交通领域首次应用矮塔斜拉桥桥型以及国内轨道交通领域同类型桥梁跨度最大的“两项第一”
项目介绍
上海市轨道交通11号线南段工程是上海轨道网络中的一条连接市中心与南汇临港新城的市域快线。线路起点龙阳路站,终点临港新城站,全长58.9 km。

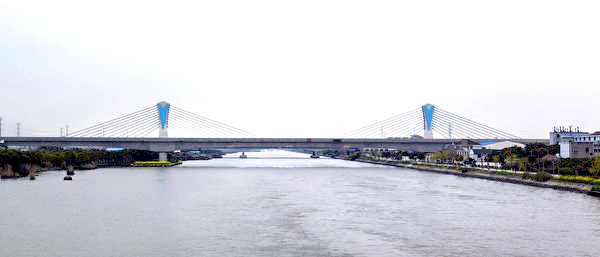

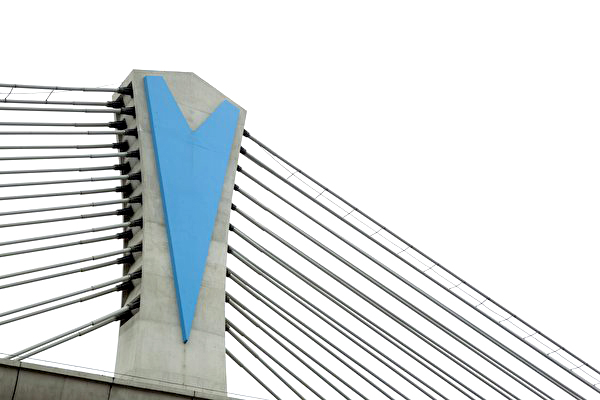

线路跨越大治河采用双塔单索面矮塔斜拉桥，跨径布置为80m+140m+80m，设计荷载：双线6节编组A型车。主梁采用预应力混凝土单箱双室斜腹板箱梁，梁高3.0m~5.6m。桥塔高度为20.5m，桥塔侧面设箭头装饰造型。墩梁间设大吨位球钢支座及液压LUD速度锁定器。
