奉浦大道金汇港桥
所在区域
上海市
分类
桥梁工程/拱桥
工程时间
2013年7月建成通车
特色

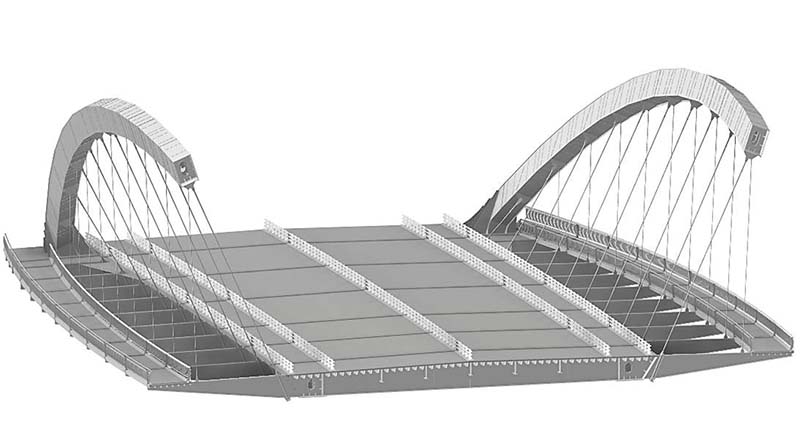

外倾拱肋下承式系杆拱，全钢结构。国内最早采用BIM技术辅助的桥梁工程。
项目介绍

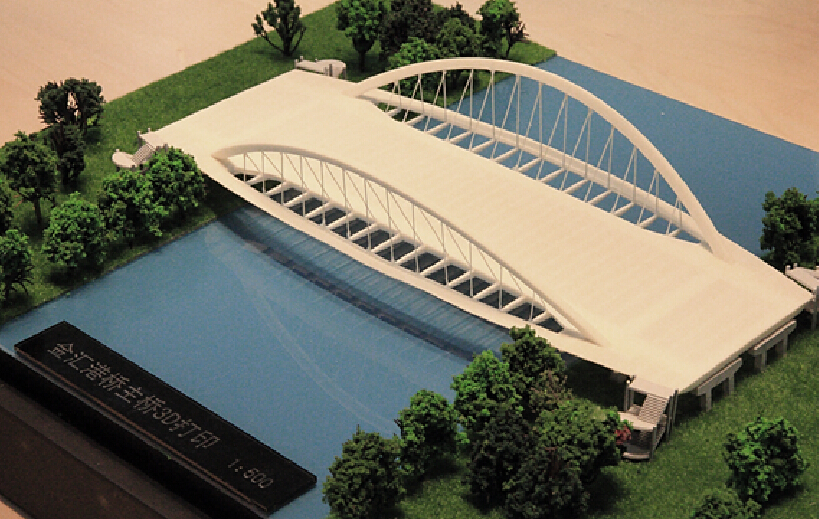

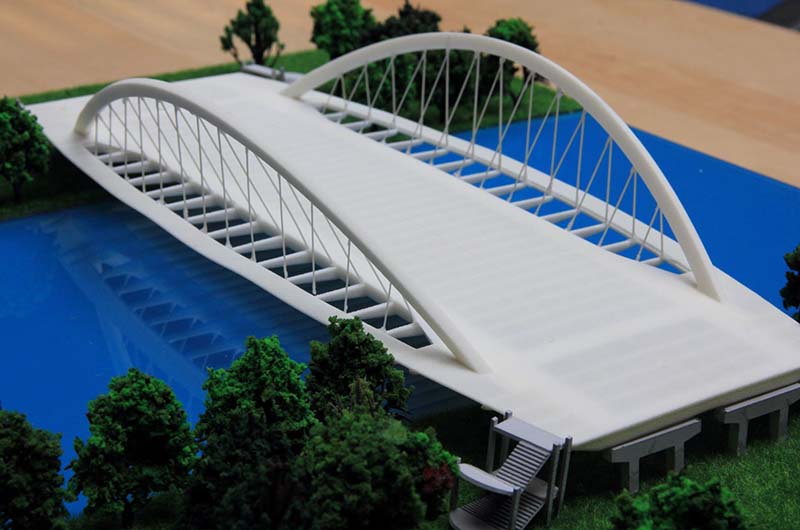

奉浦大道金汇港桥位于上海市奉贤区南桥新城 ，全长432m。其中主桥为16m+100m+16m=132m外倾拱肋下承式系杆拱，全钢结构。

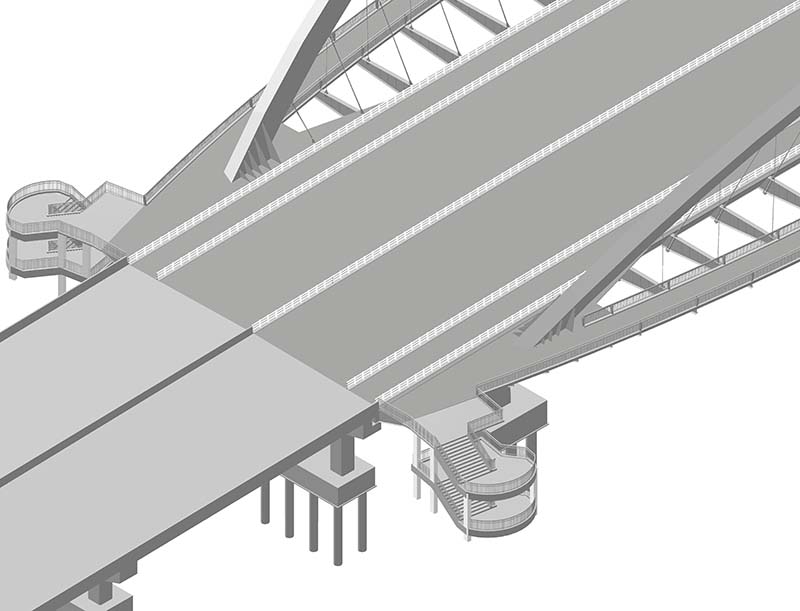

主桥的桥面总宽45.798m～55.50m，为了满足新城景观要求，不设风撑通过外倾拱肋提供保向力。主拱矢高20m，矢跨比1/5，双拱肋外倾，倾斜度20°，车行道与非机动车道位于两片拱肋内侧，人行道与机动车道分离，悬挑在拱肋外侧。全桥纵向共设置15排吊杆，每排4根。机动车道桥面吊索采用钢绞线整束挤压式拉索；人行道桥面吊索采用钢拉杆。
项目荣誉
2015年全国市政金杯工程
2014年BIM技术“创新杯”三等奖
