上海市轨道交通16号线南段泐马河桥
所在区域
上海市
分类
桥梁工程/大跨梁桥
工程时间
2013年合龙
特色
创造了在两幅已建桥梁之间只有5m间距的条件下建造145m大跨轨道交通桥梁和国内轨道交通领域首次应用V型连续刚构桥型的 “两项首次”。
项目介绍

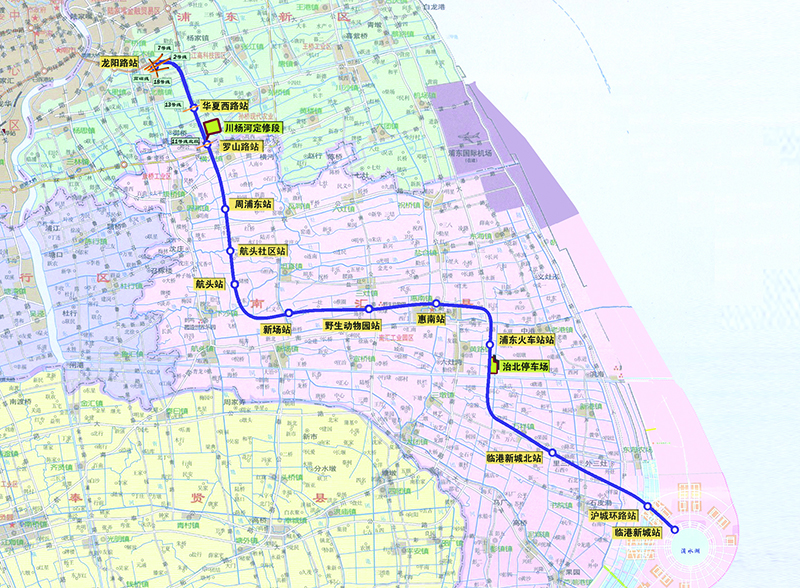

上海市轨道交通11号线南段工程是上海轨道网络中的一条连接市中心与南汇临港新城的市域快线。线路起点龙阳路站,终点临港新城站,全长58.9 km。

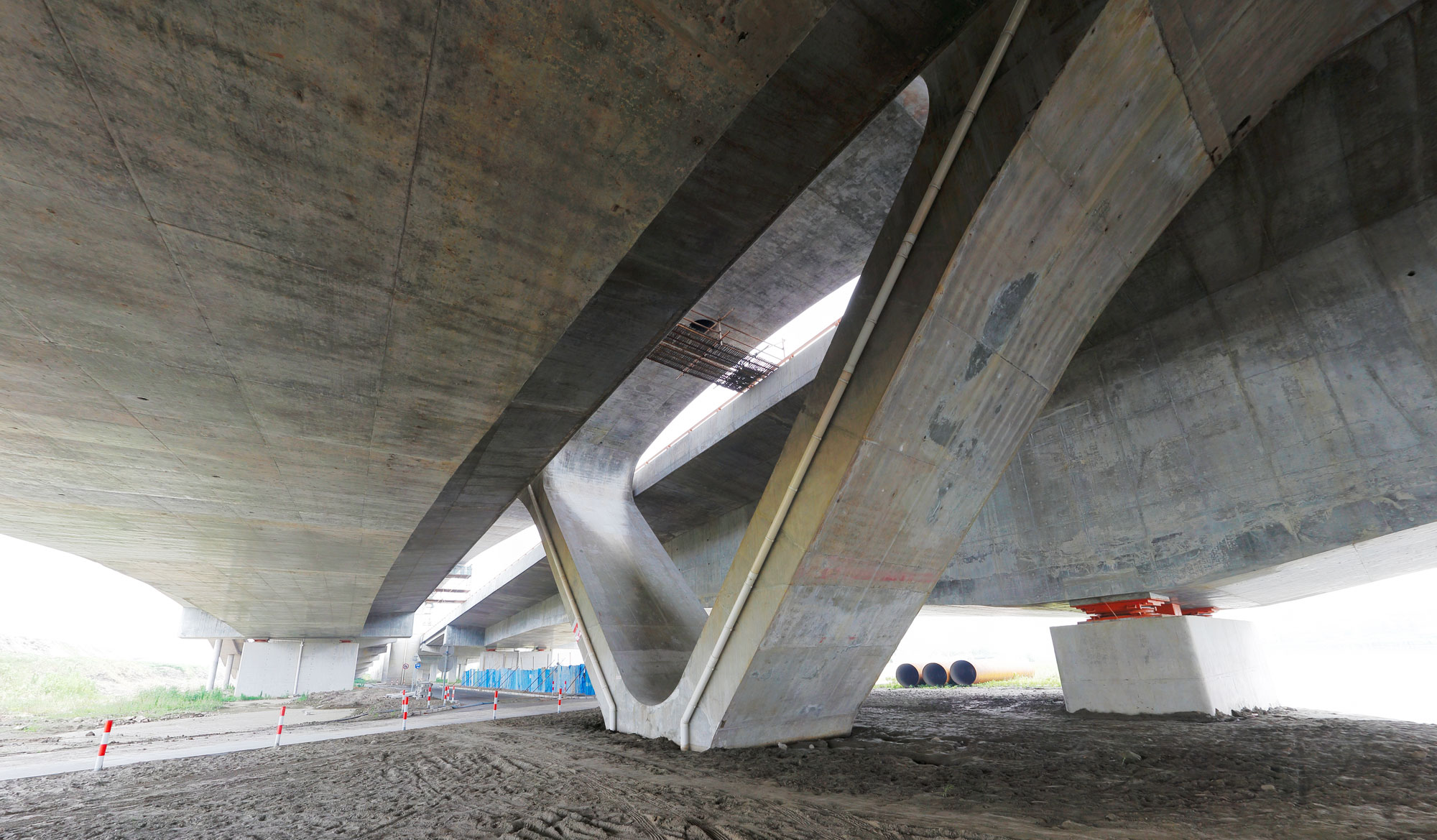

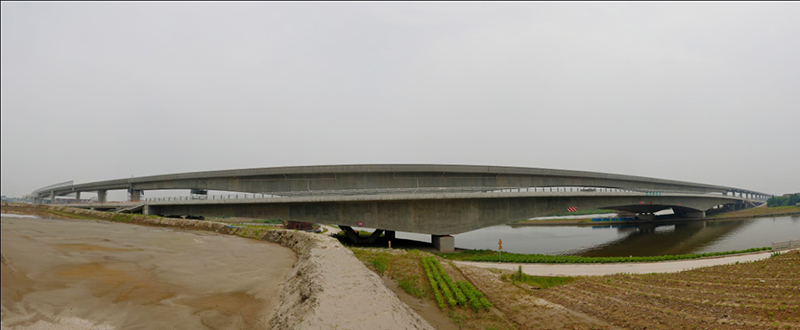

大桥桥墩位于两侧地面桥之间的中央分隔带中，采用（87.5m+145m+87.5m）的三跨V形墩连续刚构桥跨越泐马河，与两侧地面桥在断面上成“品”字形并列。
本桥首次采用墩底先铰支后固结、墩底对顶合龙实现体系转换的“世界先例”专利技术。创造了在两幅已建桥梁之间只有5m间距的条件下建造145m大跨轨道交通桥梁和国内轨道交通领域首次应用V型连续刚构桥型的 “两项首次”。该跨度也是国内轨道交通同类桥型的第一。桥采用的独特创新的设计方法和构造措施申请了国家发明专利和实用新型专利。
该桥首次在轨道交通大桥建设阶段进行了安全风险评估，评估报告获2013年度上海市优秀工程咨询奖三等奖。
项目荣誉
2013年度上海市优秀工程咨询奖三等奖
